DESCRIPCIÓN DE UN BRAZO ROBÓTICO


Definición del Robot Industrial

El término procede de la palabra checa robota, que significa 'trabajo obligatorio” o “esclavo”.
Existen ciertas dificultades a la hora de establecer una definición formal de lo que es un robot industrial. La primera de ellas surge de la diferencia conceptual entre el mercado japonés y el euro-americano de lo que es un robot y lo que es un manipulador. Así, mientras que para los japoneses un robot industrial es cualquier dispositivo mecánico dotado de articulaciones móviles destinado a la manipulación, el mercado occidental es más restrictivo, exigiendo una mayor complejidad, sobre todo en lo relativo al control. En segundo lugar, y centrándose ya en el concepto occidental, aunque existe una idea común acerca de lo que es un robot industrial, no es fácil ponerse de acuerdo a la hora de establecer una definición formal. Además, la evolución de la robótica ha ido obligando a diferentes actualizaciones de su definición.

Similitudes entre el brazo humano y el brazo robótico


El brazo robótico ha sido diseñado en base a la gran versatilidad del brazo humano, en un principio los diseños fueron rudimentarios pero con el tiempo se logró igualar, incluso, superar la complejidad de los movimientos.
El bazo robótico es de gran importancia en la industria no solo por su eficacia al realizar trabajos, sino porque sustituye al hombre en labores de producción que no corresponden a un humano, es decir mejora la calidad de vida.
En otras palabras, el brazo robótico reemplaza la actividad.

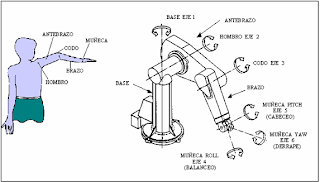

Similitudes entre el brazo humano y el robótico




El movimiento de los robots



Programación de los robots

La configuración o programación de los movimientos y secuencias de un robot industrial es típicamente insertada conectándose el controlador del robot a través de un cabo de comunicaciones a la Ethernet, FireWire, USB o puerta serial de un ordenador. El ordenador posee instalado un software de interfaz correspondiente. El uso del ordenador simplifica significativamente el proceso de programación. Un software de robótica es rodado en el controlador del robot, en el ordenador o en ambos, dependiendo del sistema utilizado. El PC es comúnmente desconectado después de la programación y entonces el robo utiliza el programa que fue instalado en su controlador.
Además de eso, los operadores de máquinas comúnmente utilizan dispositivos de interfaz hombre-máquina, típicamente pantallas sensibles al toque (touch screen), que sirven como el panel de control del operador. El operador puede intercambiar o ajustar el programa, y también operar un controlador de los dispositivos periféricos que puede ser integrado al mismo sistema robótico. Estos dispositivos periféricos incluyen manipuladores para agarrar objetos, generalmente a través de vacuo o de dispositivos electromecánicos o neumáticos. También están incluidos los controles de parada de emergencia, los sistemas de visión, trabas de seguridad, impresoras de código de barras y una serie de otros dispositivos industriales que son controlados a través del panel de control del operador.


Funcionamiento


El diseño de un manipulador robótico se inspira en el brazo humano, aunque con algunas diferencias. Por ejemplo, un brazo robótico puede extenderse telescópicamente, es decir, deslizando unas secciones cilíndricas dentro de otras para alargar el brazo. También pueden construirse brazos robóticos de forma que puedan doblarse como la trompa de un elefante. Las pinzas están diseñadas para imitar la función y estructura de la mano humana. Muchos robots están equipados con pinzas especializadas para agarrar dispositivos concretos, como una gradilla de tubos de ensayo o un soldador de arco.
Las articulaciones de un brazo robótico suelen moverse mediante motores eléctricos o por presiones ya sean de aceite o de aire. En la mayoría de los robots, la pinza se mueve de una posición a otra cambiando su orientación. Una computadora calcula los ángulos de articulación necesarios para llevar la pinza a la posición deseada, un proceso conocido como cinemática inversa.
Algunos brazos multi articulados están equipados con servo controladores, o controladores por realimentación, que reciben datos de un ordenador. Cada articulación del brazo tiene un dispositivo que mide su ángulo y envía ese dato al controlador. Si el ángulo real del brazo no es igual al ángulo calculado para la posición deseada, el servo controlador mueve la articulación hasta que el ángulo del brazo coincida con el ángulo calculado. Los controladores y los ordenadores asociados también deben procesar los datos recogidos por cámaras que localizan los objetos que se van a agarrar o las informaciones de sensores situados en las pinzas que regulan la fuerza de agarre.





http://aularobotica.blogspot.com/
